Geh- und Radwegüberführung über B29 und Rems

Projektbeschreibung

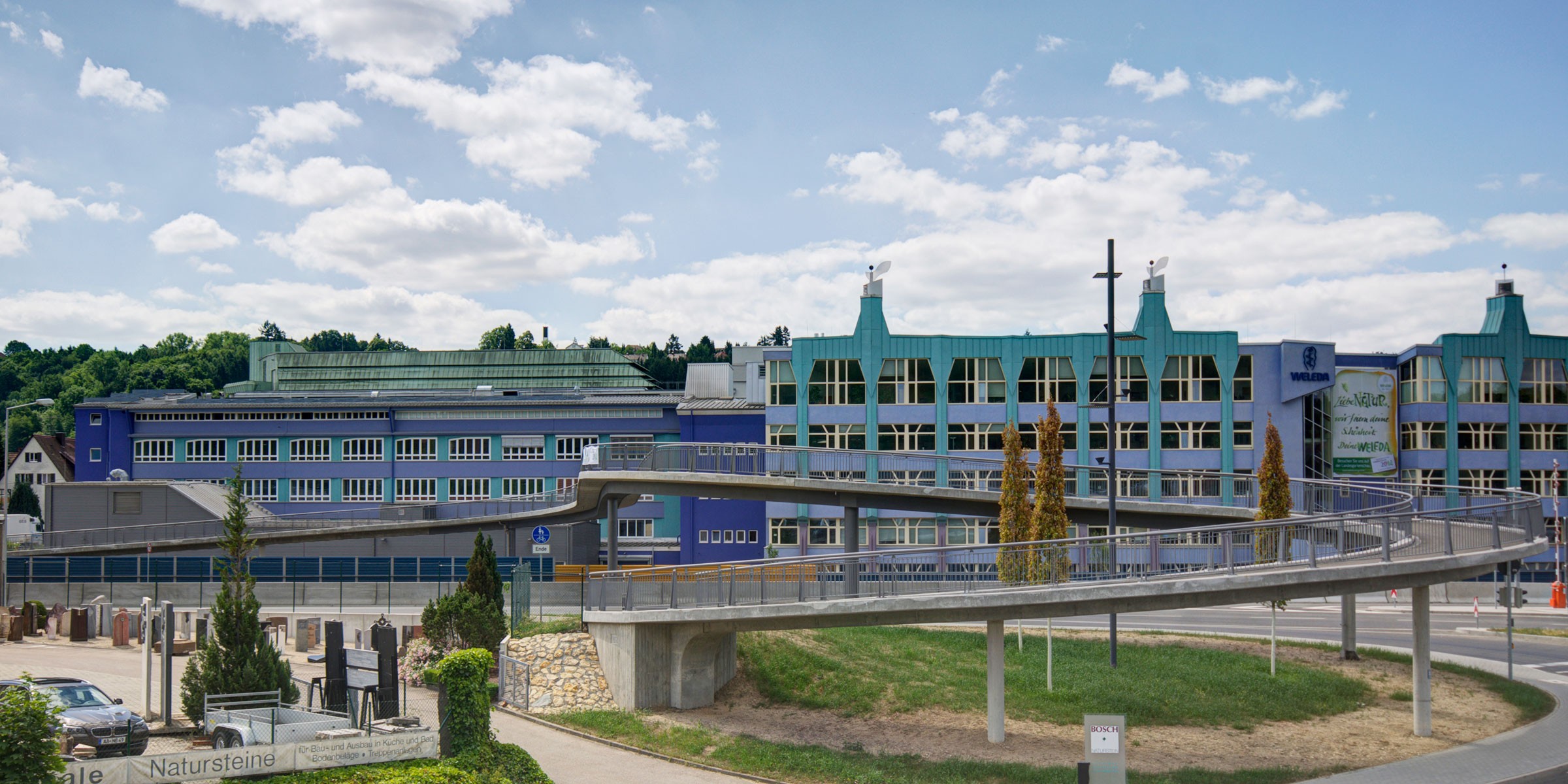

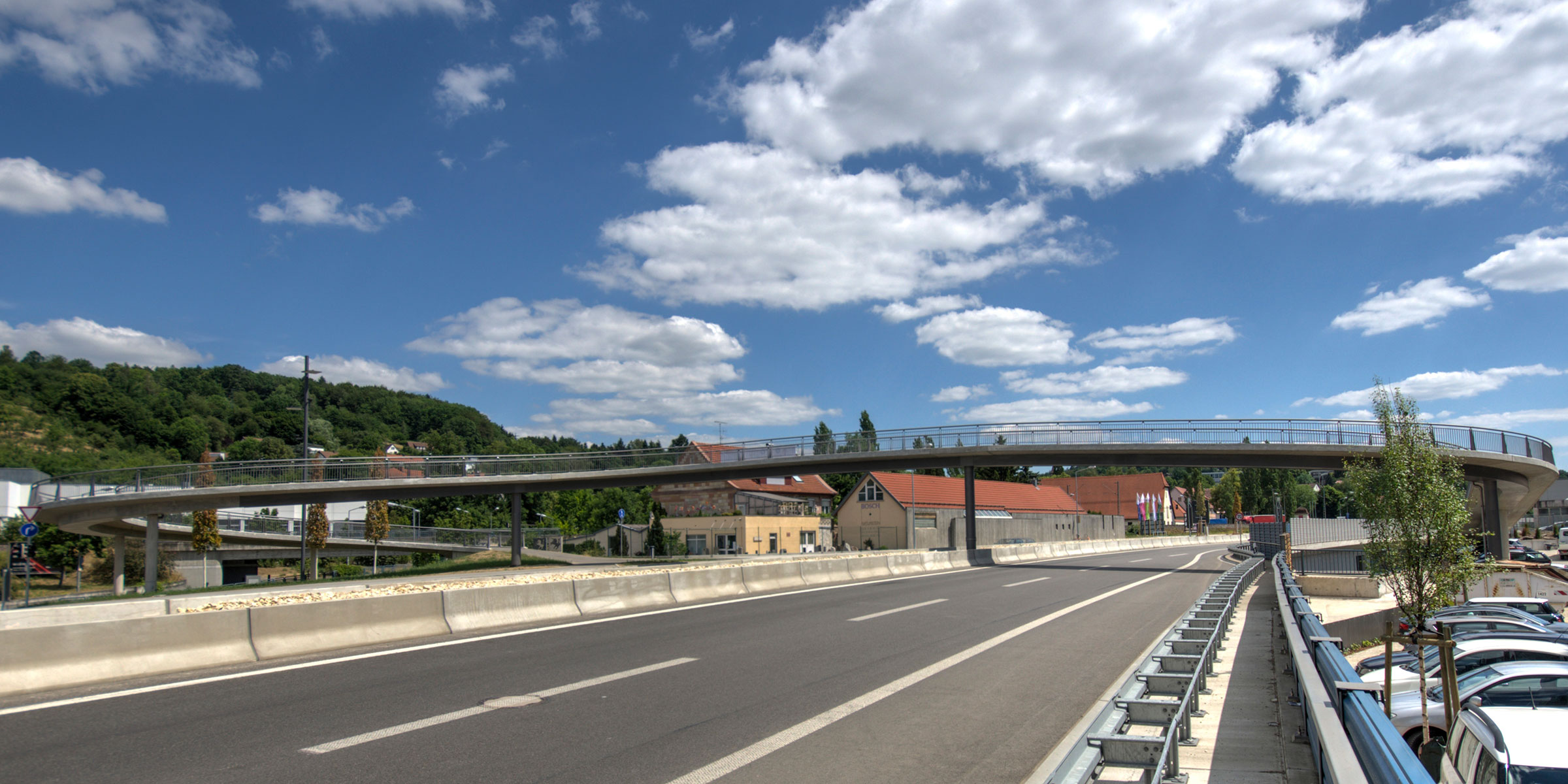

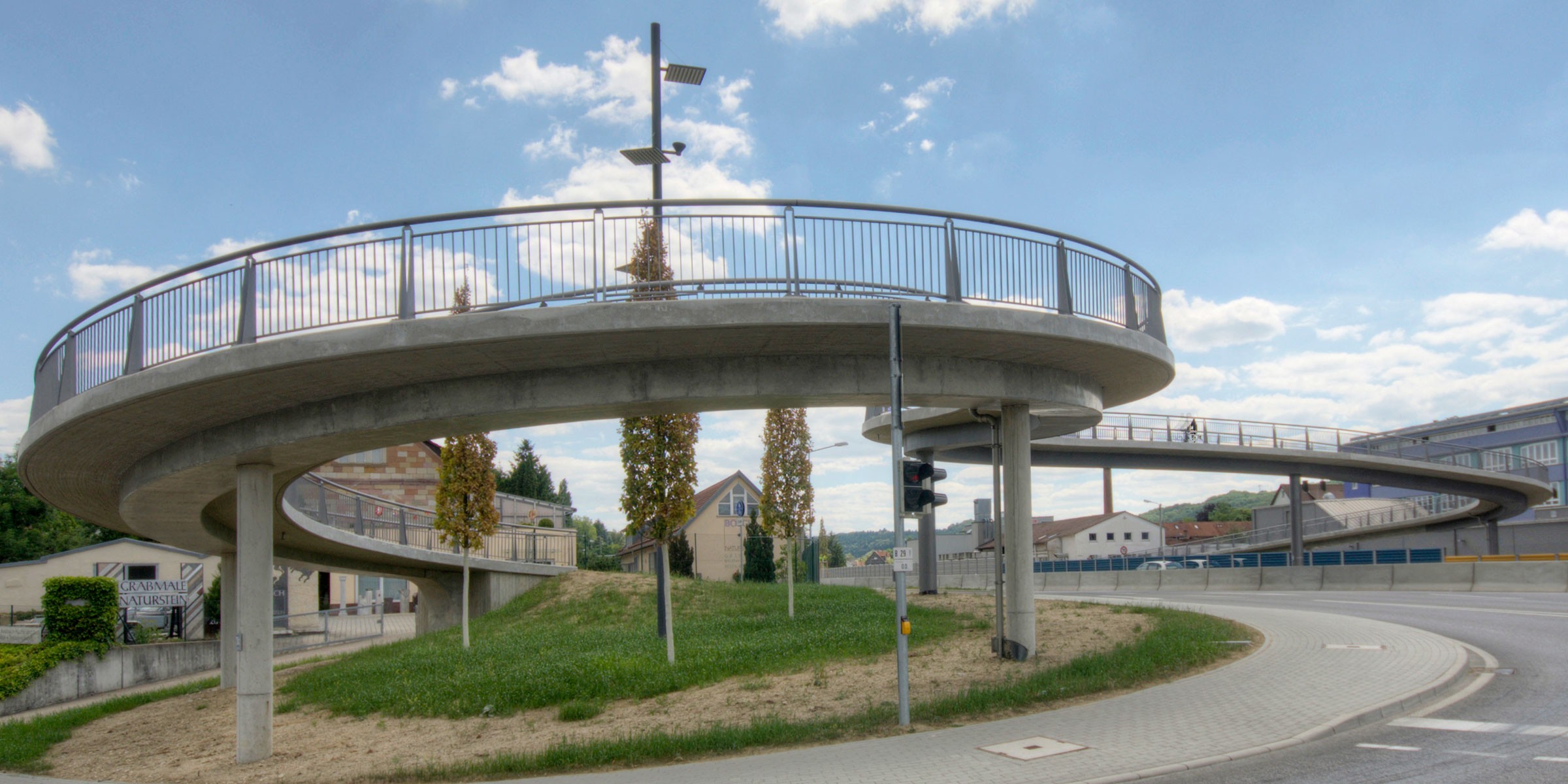

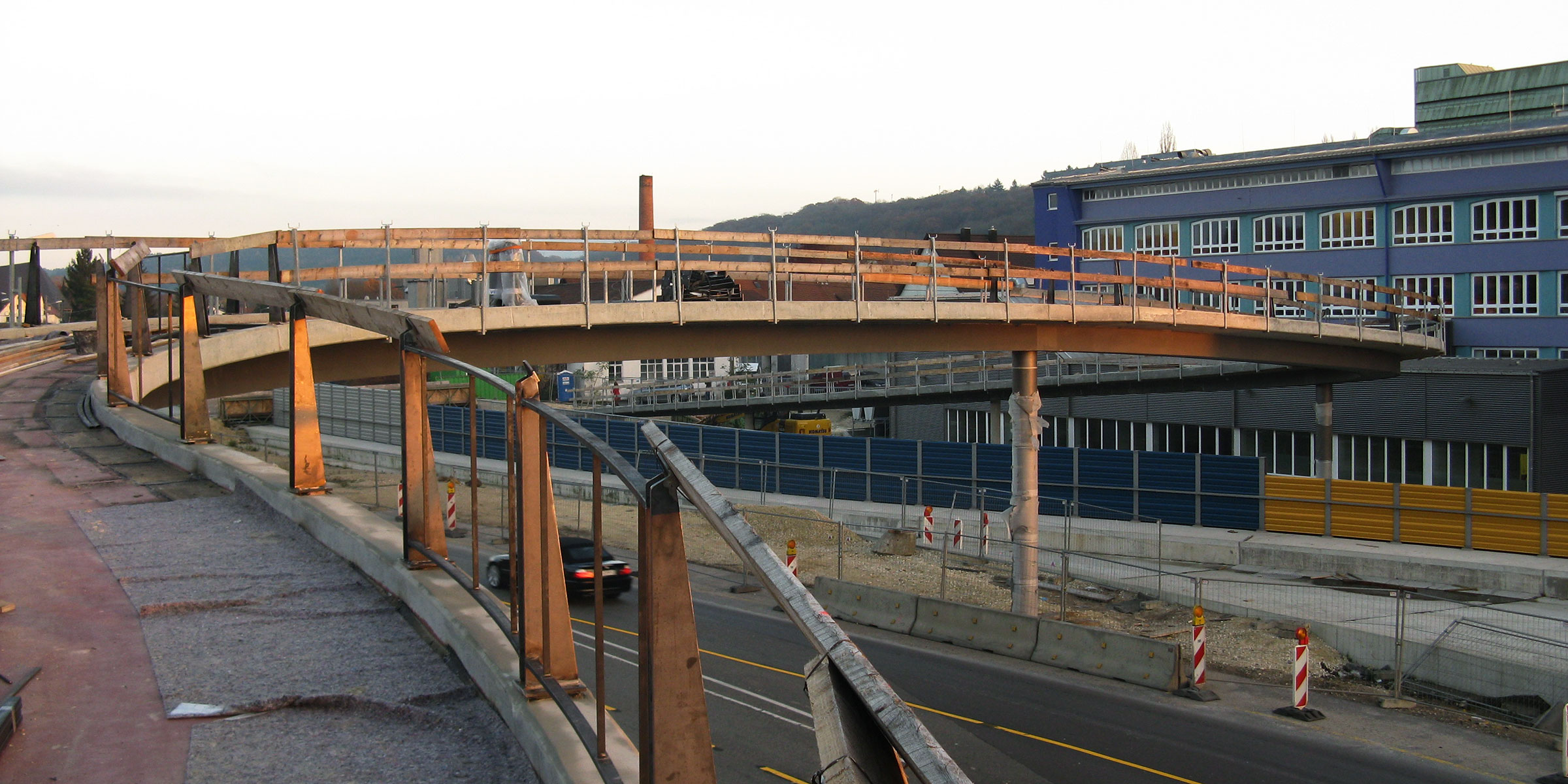

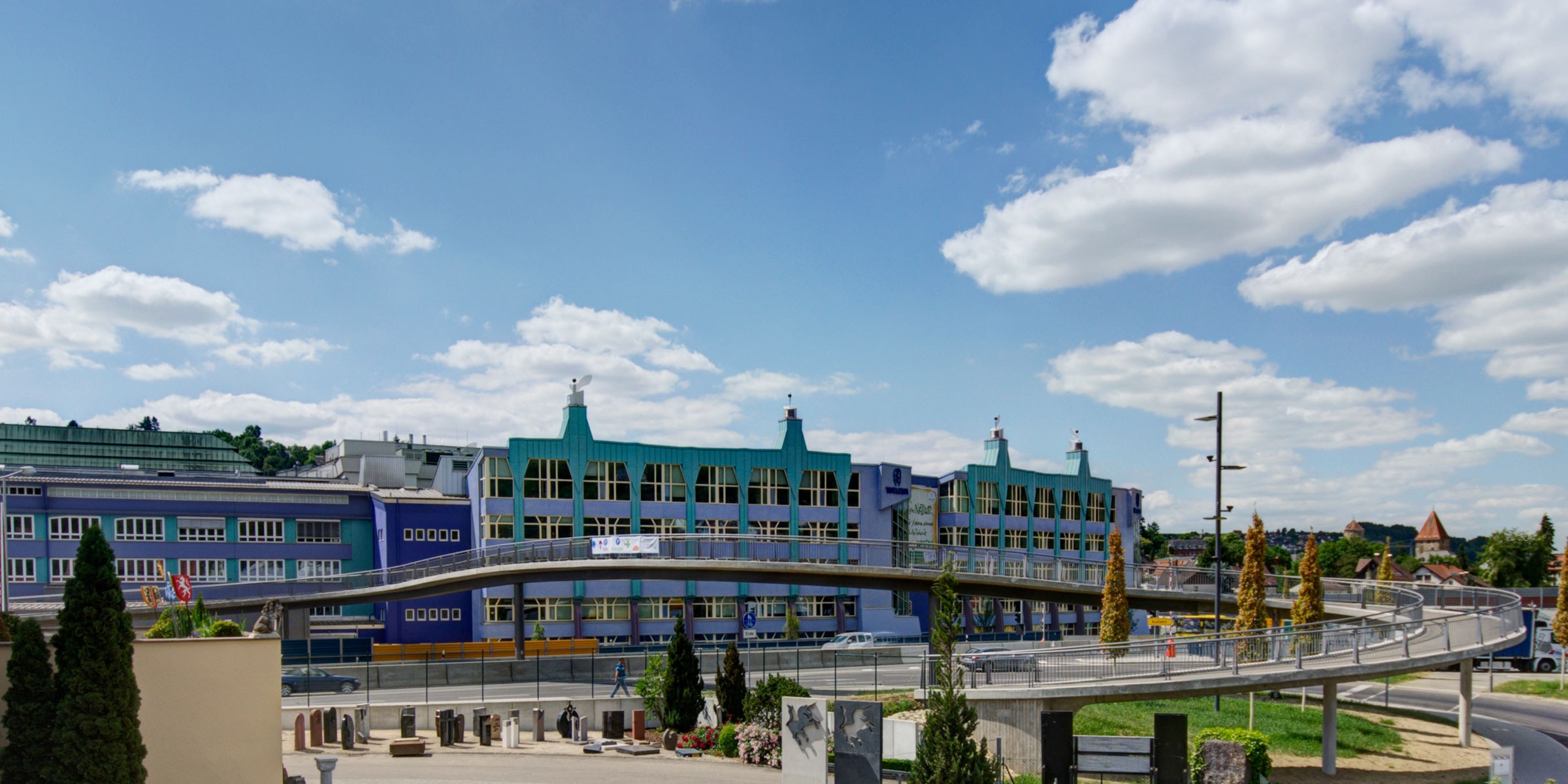

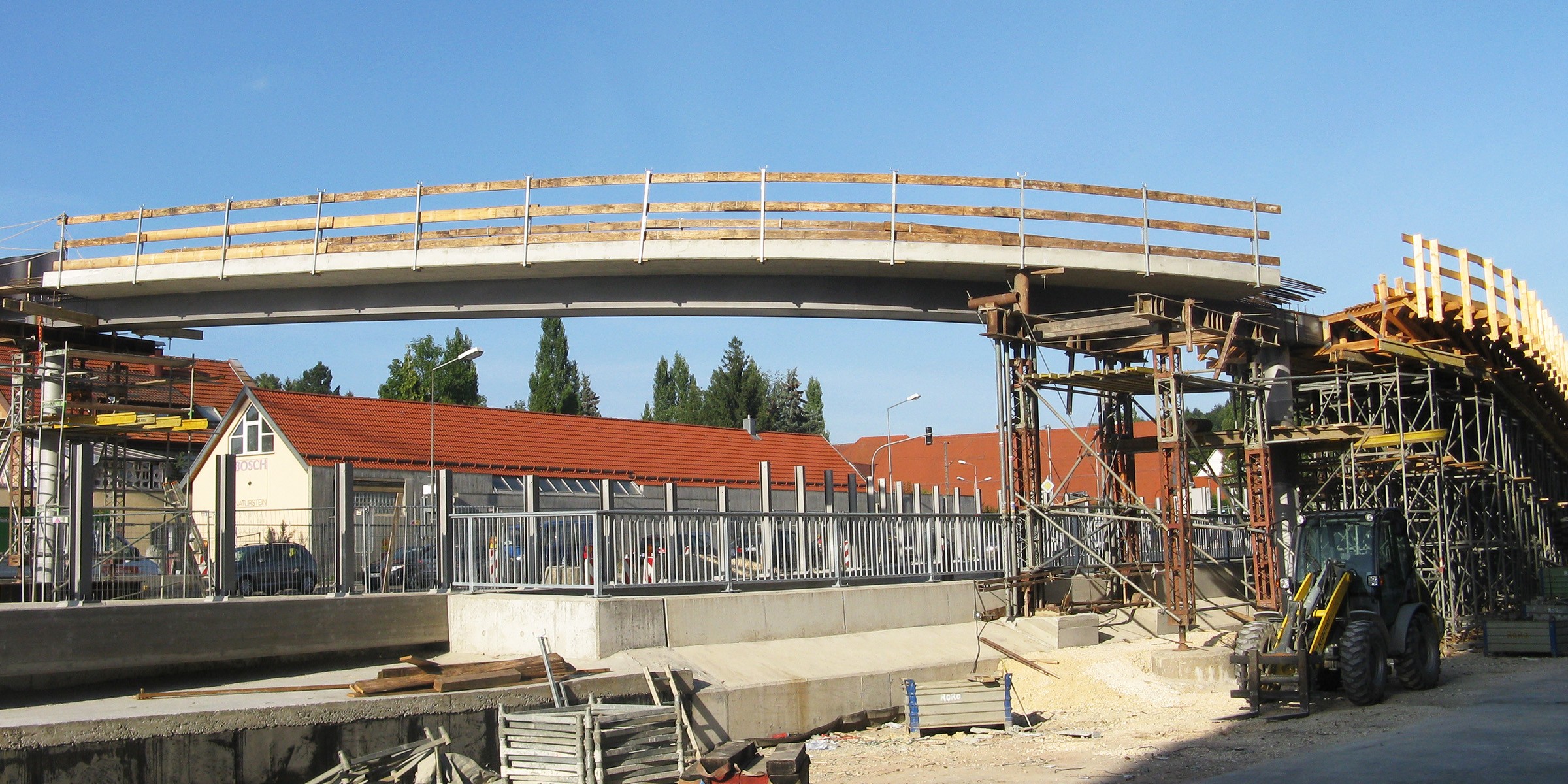

Neubau einer Geh- und Radwegbrücke über die B29 und Rems in Schwäbisch Gmünd.

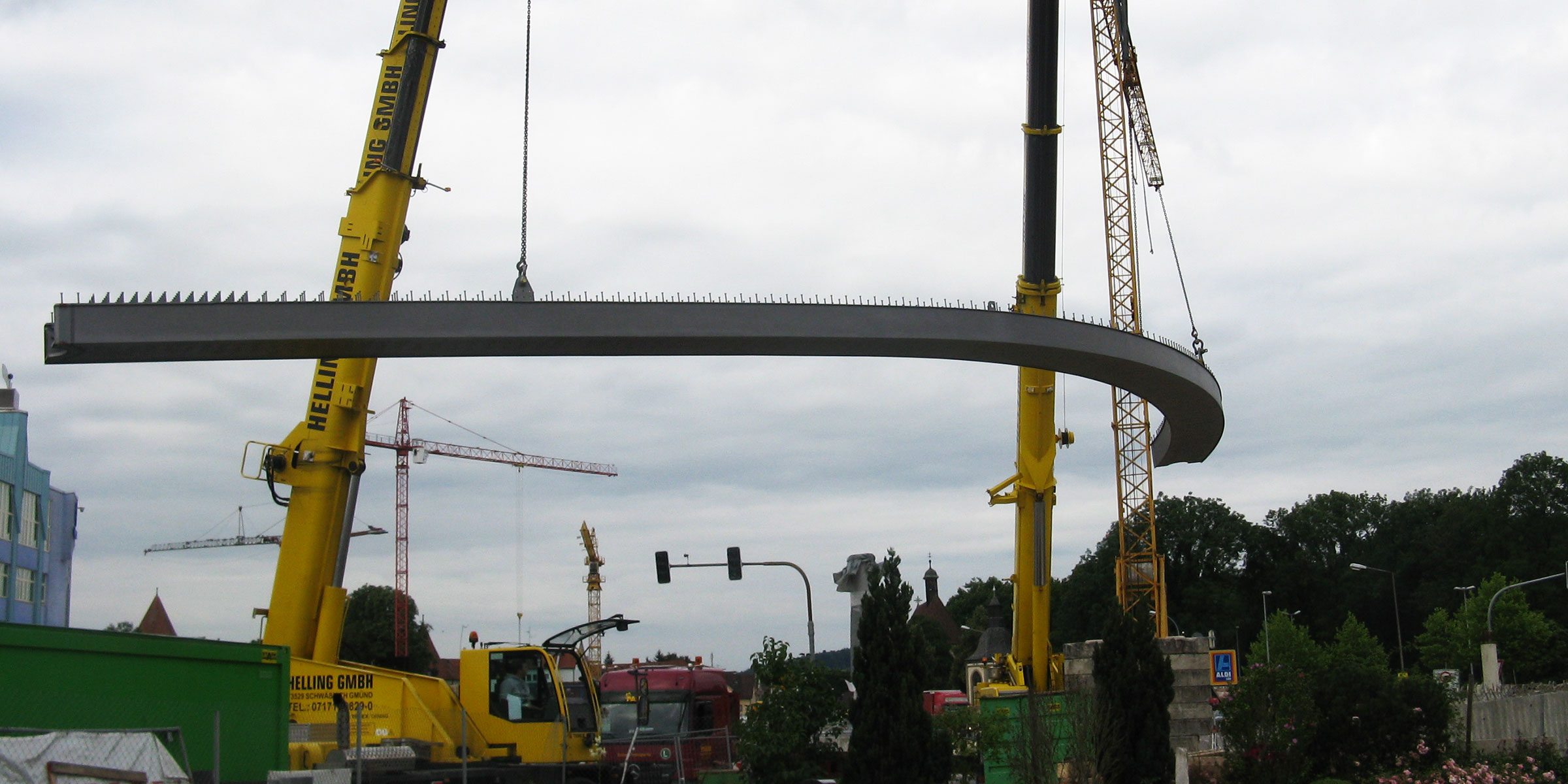

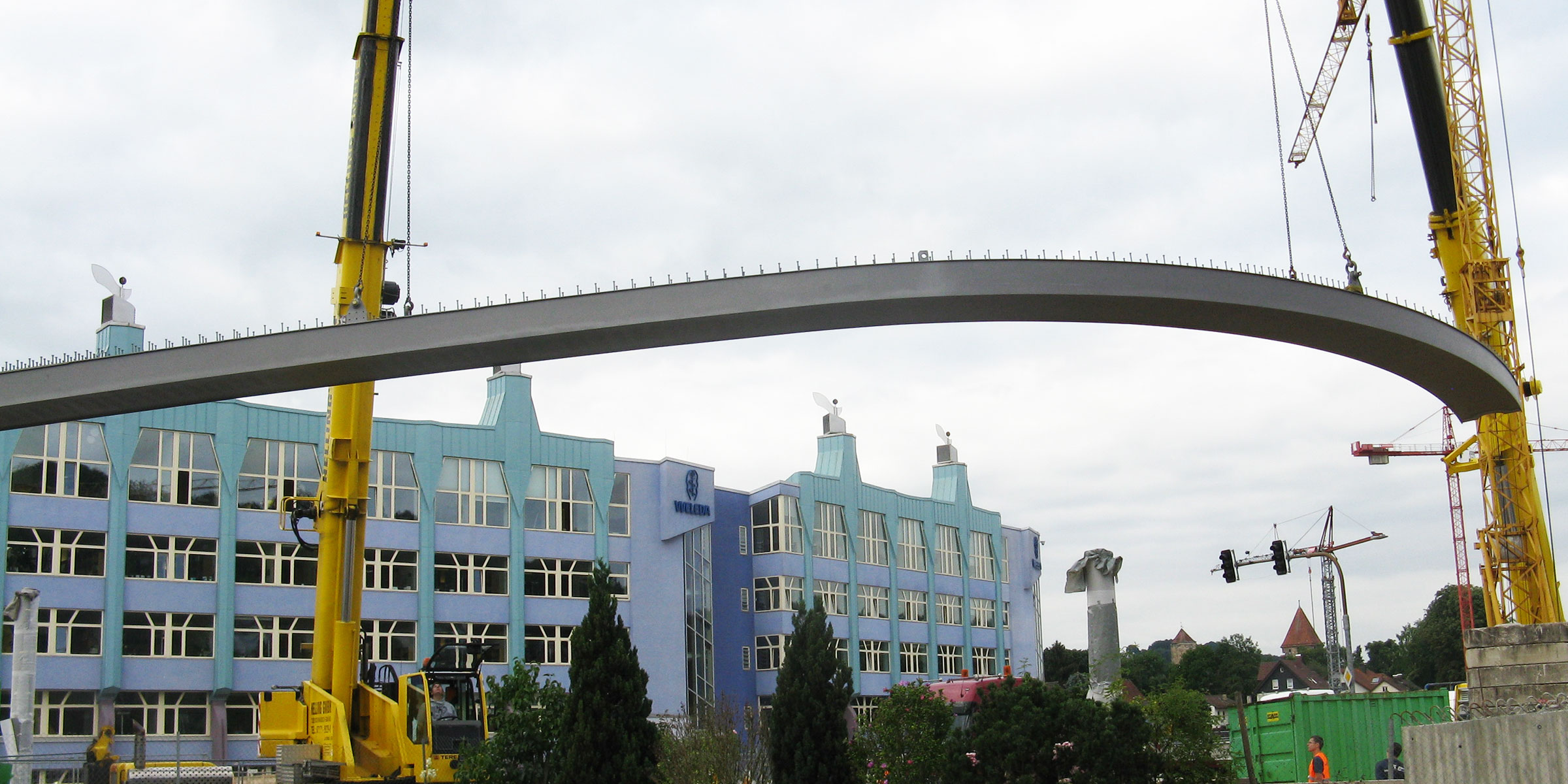

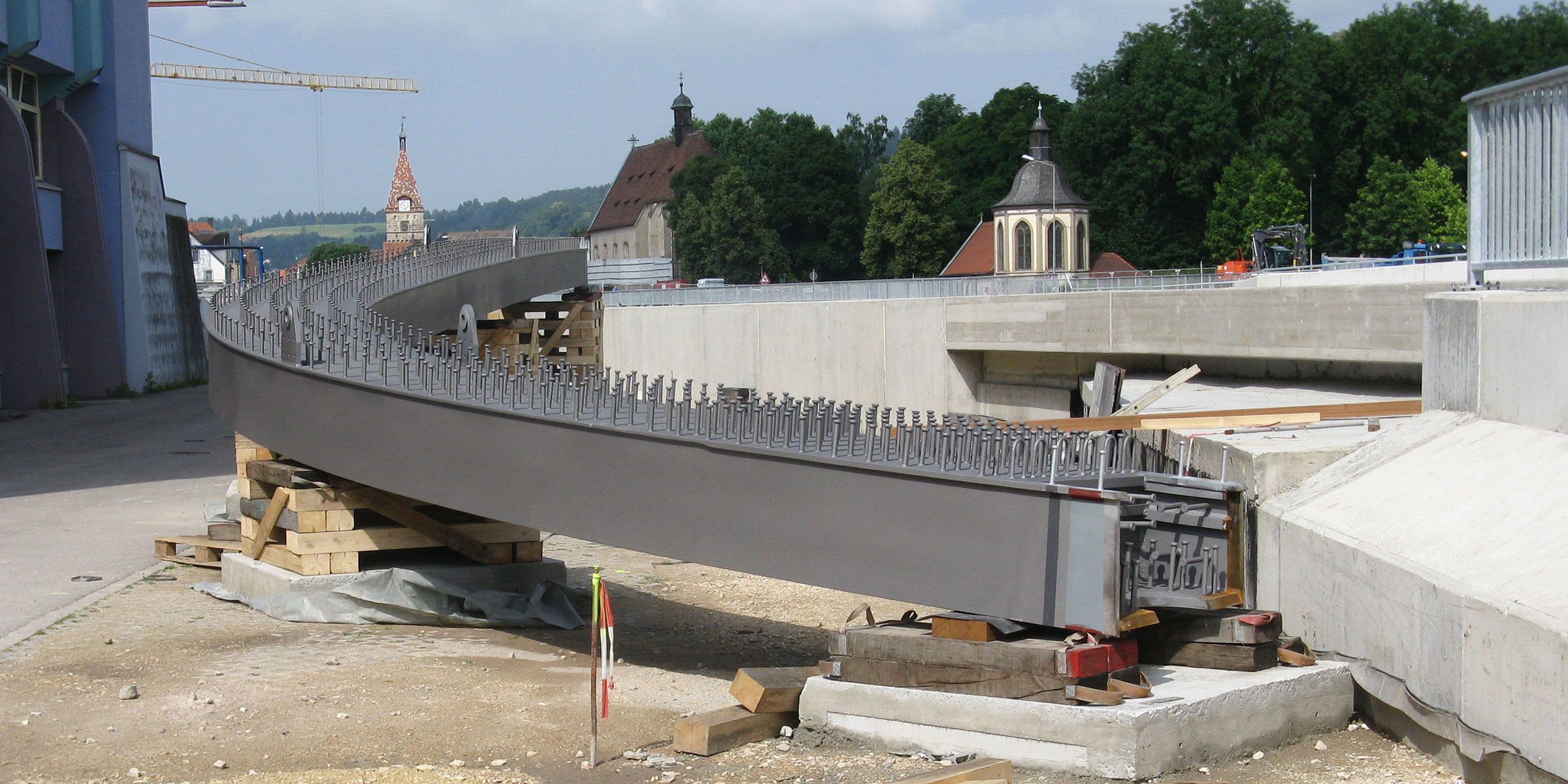

Integrale 9-feldrige Brücke mit Plattenbalkenquerschnitt in einer Kombination aus Verbund- und Stahlbetonträger. Der Verbundträger wurde aus einem dichtgeschweißten Stahlhohlkasten mit Stahlbetonplatte hergestellt. Gründung auf Bohrpfählen.

Brückenlänge = 14,00+17,00+17,00+25,50+27,20+17,00+11,50+11,50+ 9,00 = 149,70m
Brückenbreite = 3,00m

Unsere Leistung

Statik und Ausführungsplanung (Tragwerksplanung Lph 4/5) für das Brückenbauwerk
