BW1-2: Brücke B472 über den Kohlgraben

Projektbeschreibung

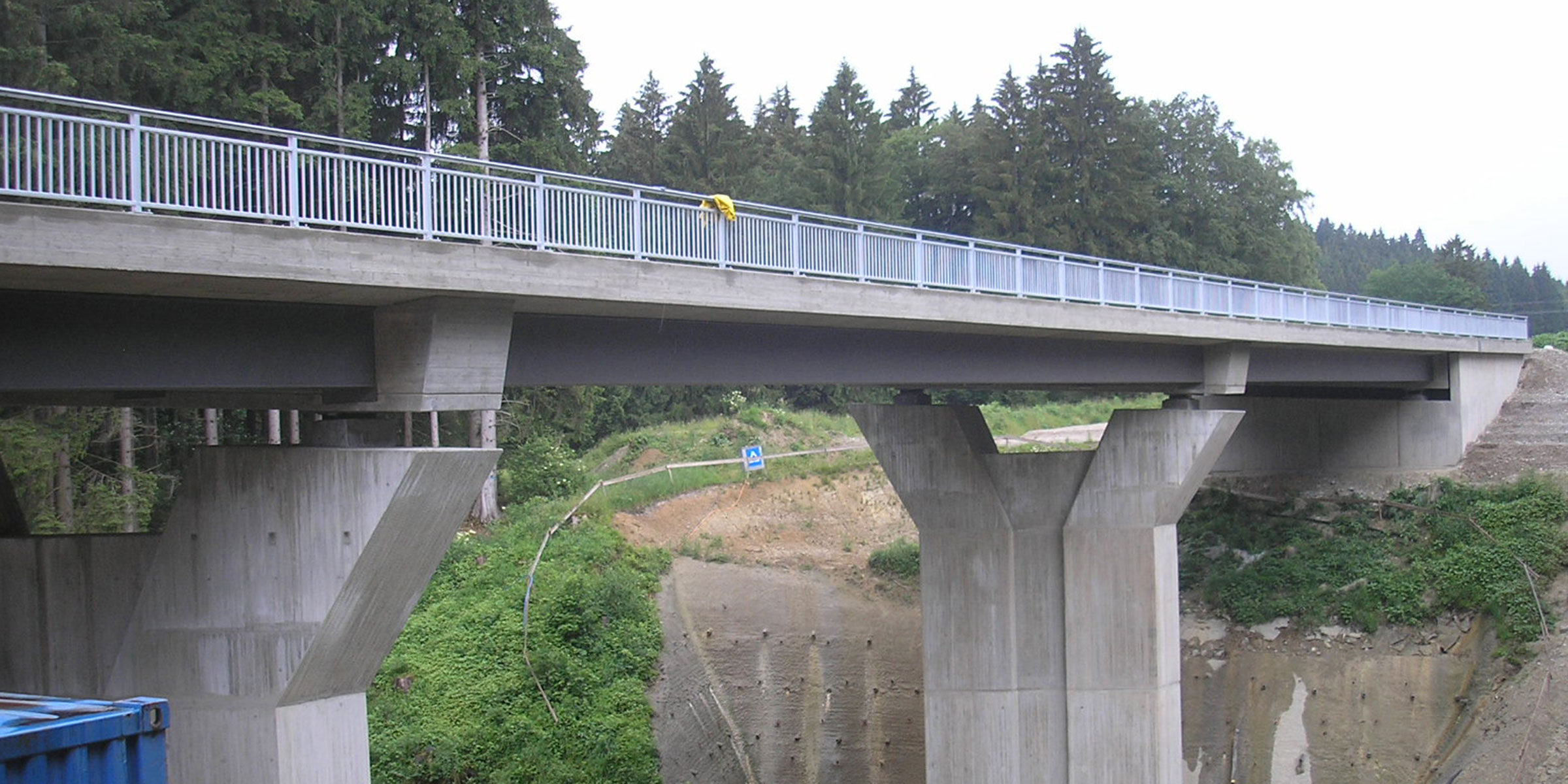

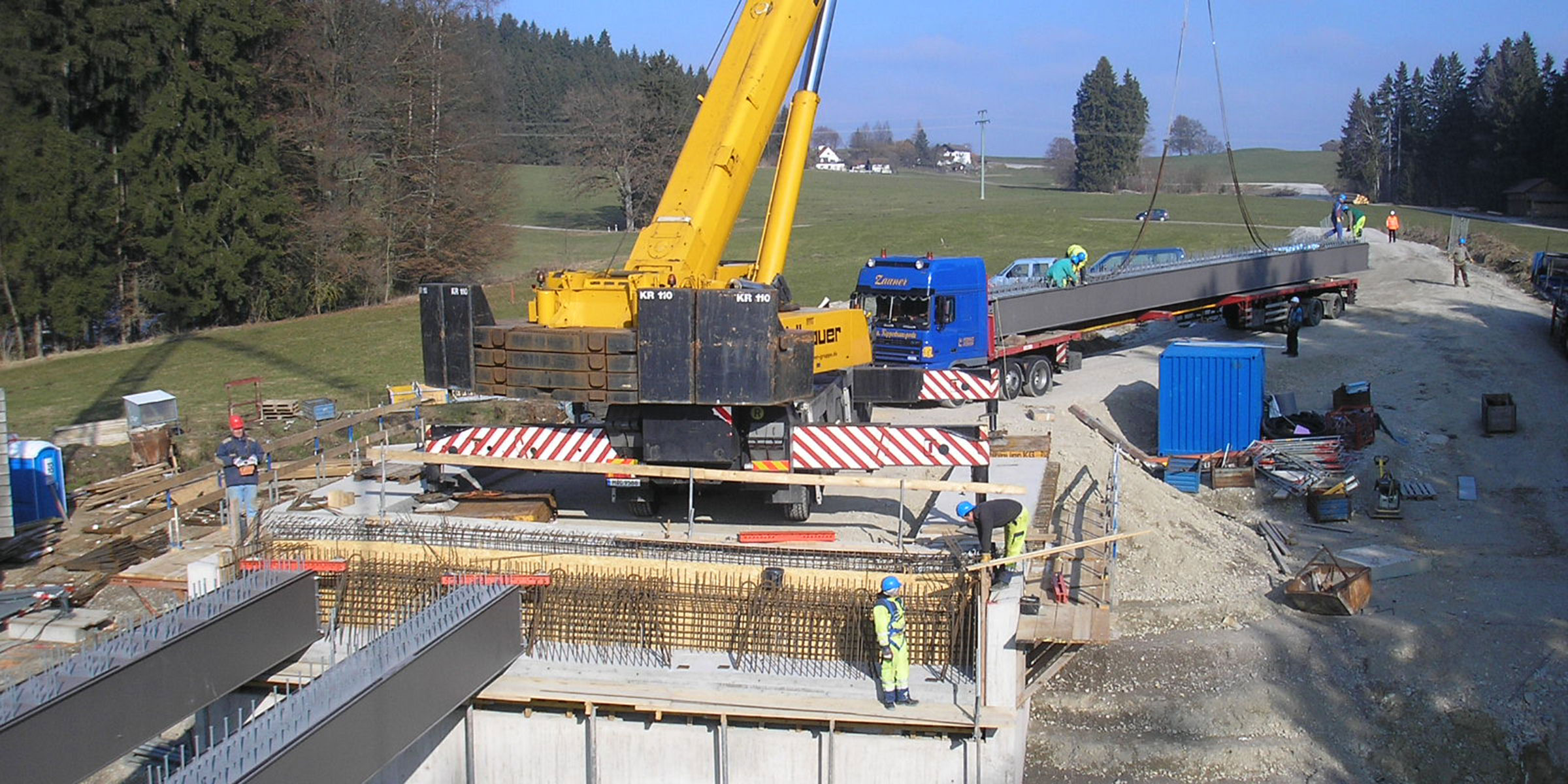

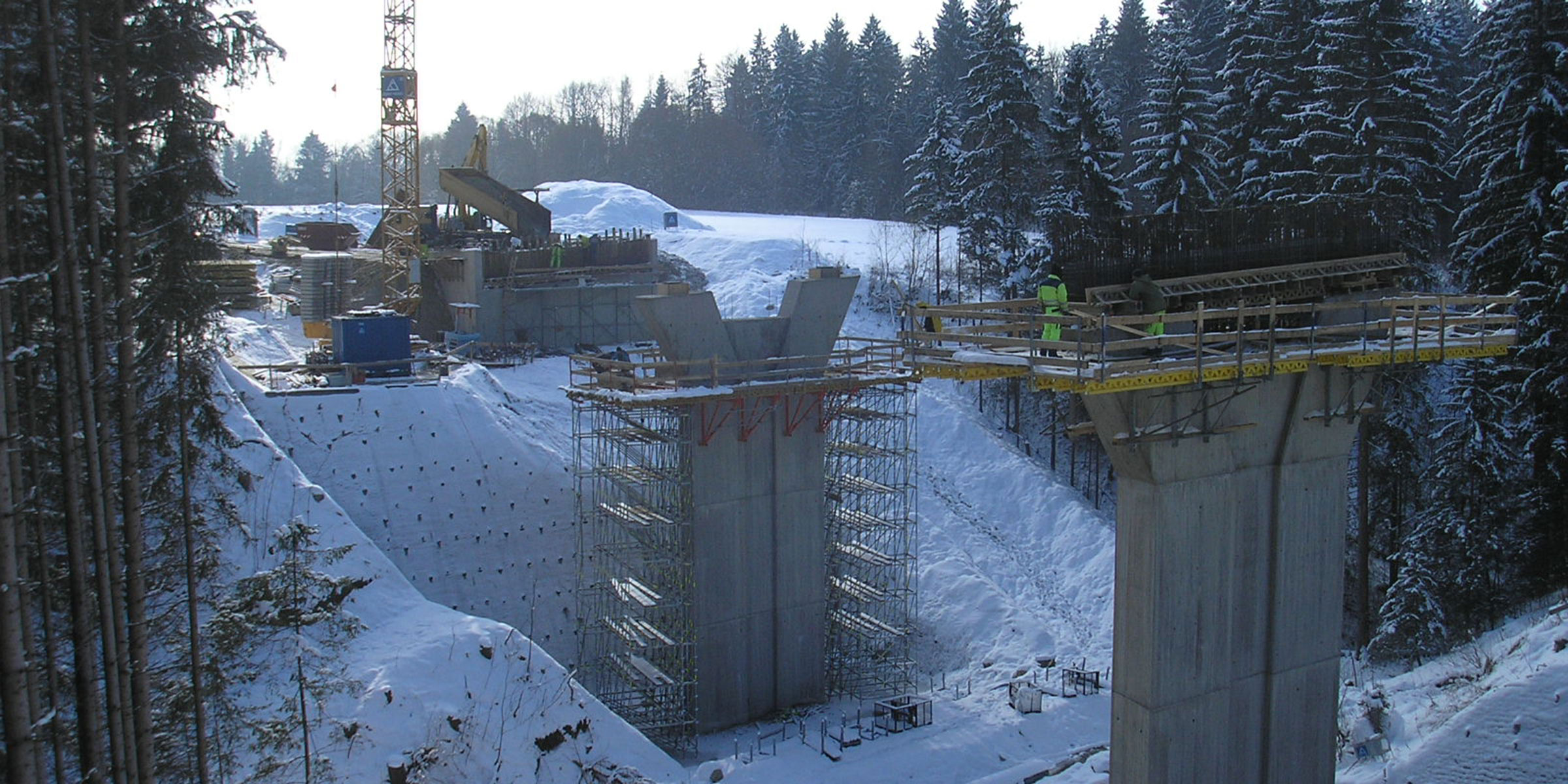

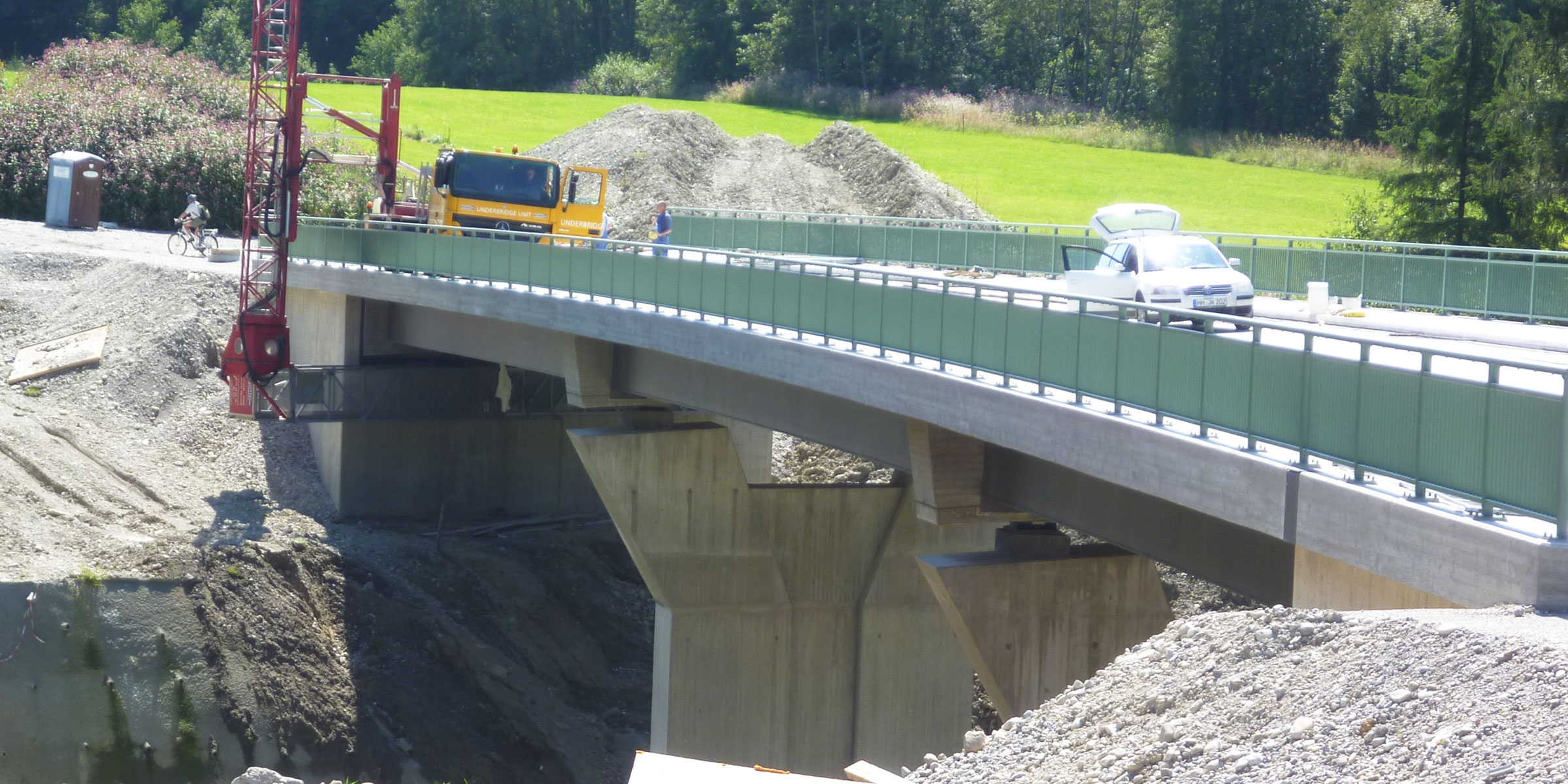

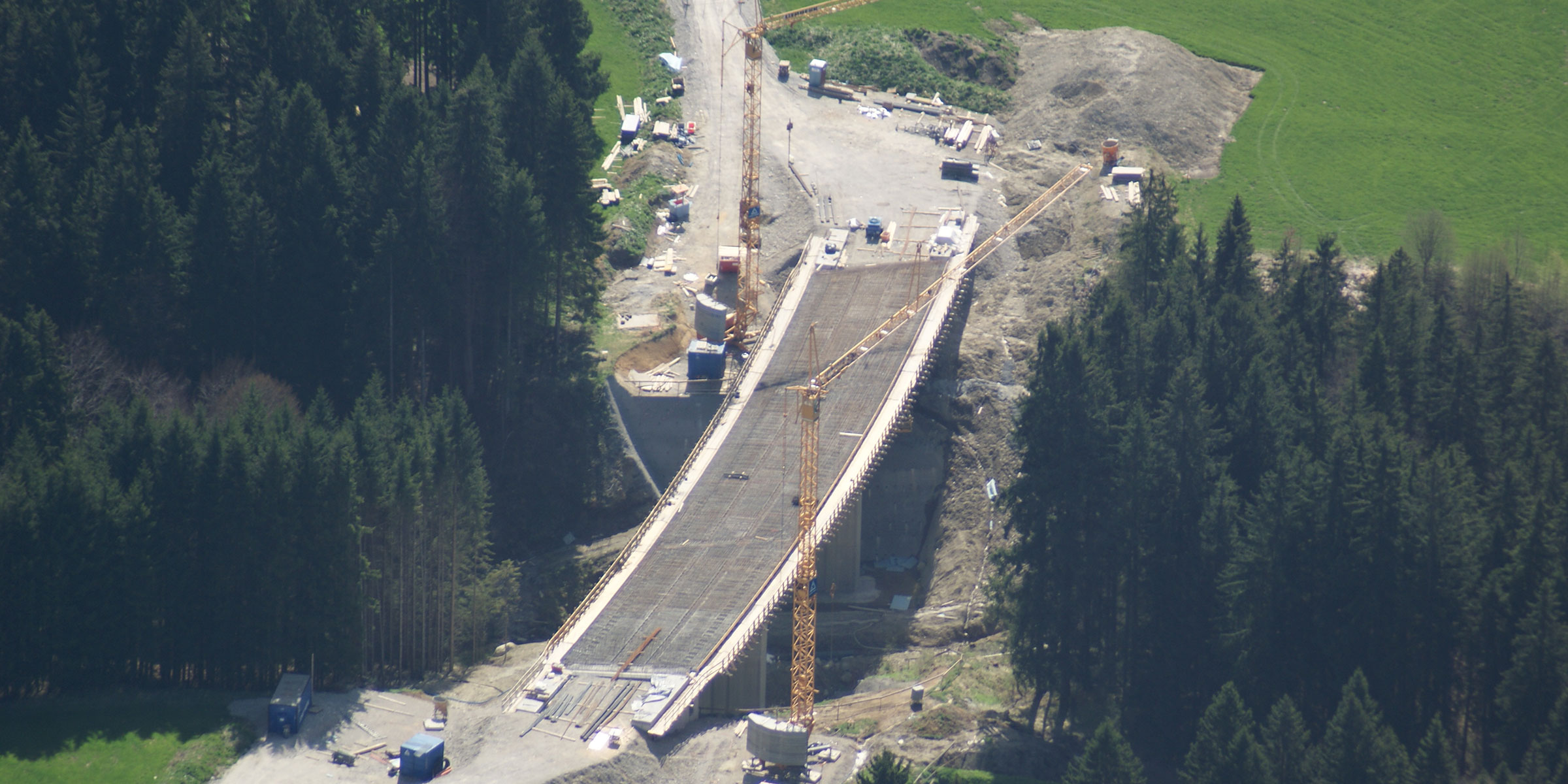

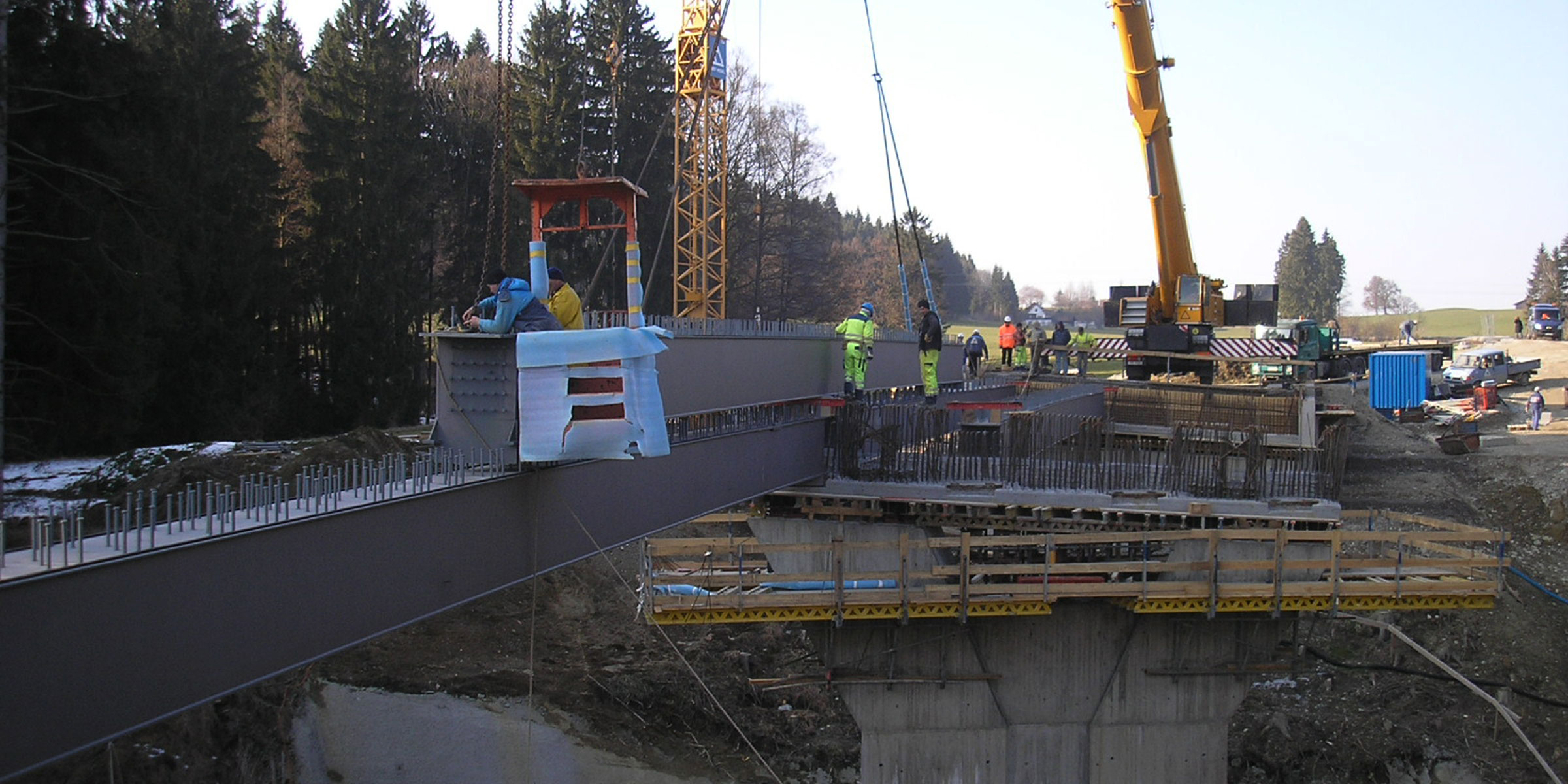

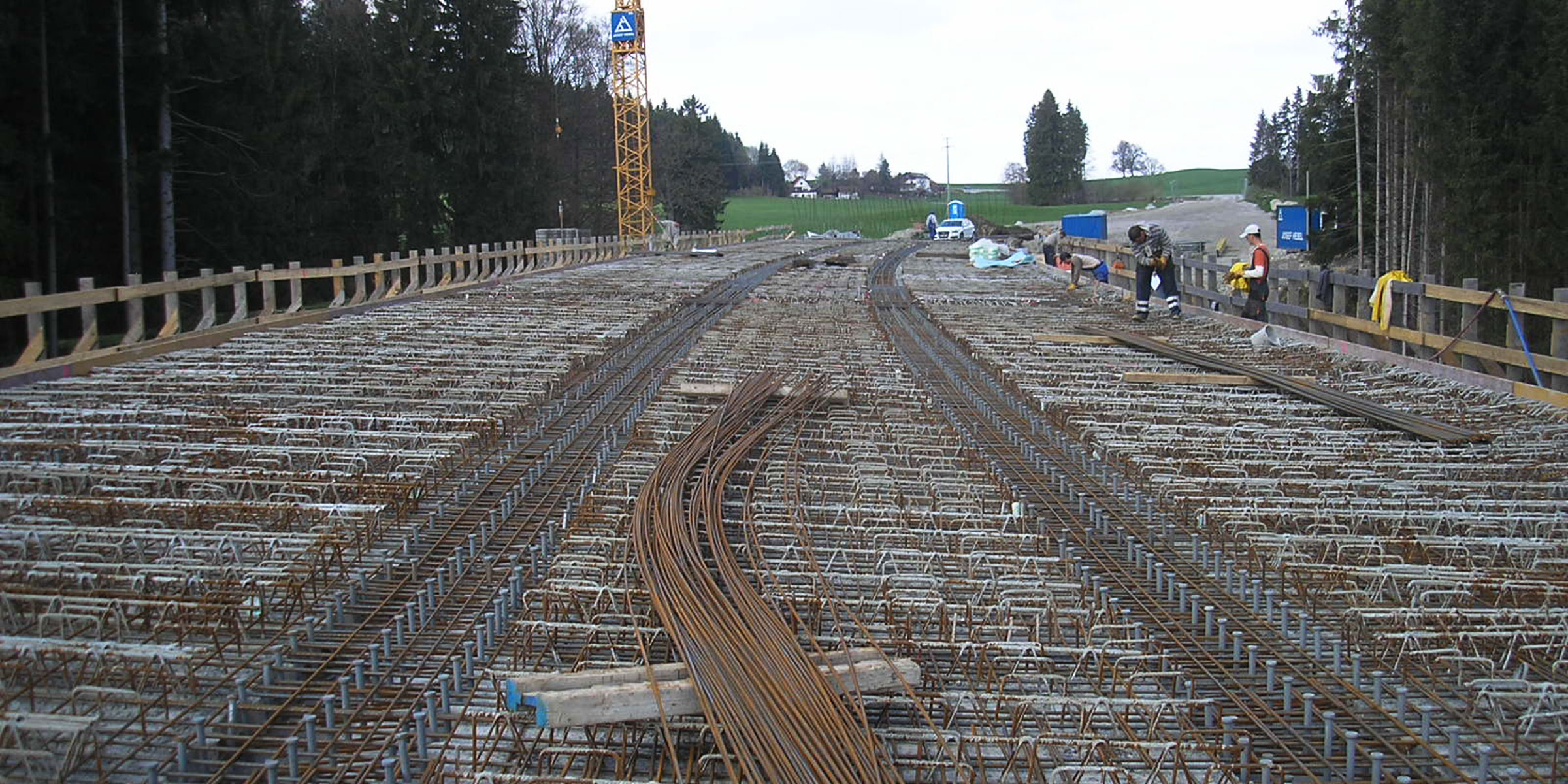

Überführung der B472 Peiting - Peißenberg über den Kohlgraben bei Hohenpeißenberg. 3-feldrige Stahlverbundbrücke mit 4-stegigem Plattenbalkenquerschnitt in FT-Bauweise. Stahlverbundträger aus dichtgeschweißten Stahlhohlkästen und aufgelegten Fertig- teilplatten mit Ortbetonergänzung. Gründung der Widerlager auf 28m langen Bohrpfählen.

Brückenlänge = 26,00 + 33,00 + 26,00 = 85,00m
Brückenbreite = 12,10m

Unsere Leistung

Statik und Ausführungsplanung (Tragwerksplanung Lph 4/5) für das Brückenbauwerk
